Como fazer um relógio de xadrez caseiro #01


ATENÇÃO: Esse post possuí mais duas partes:
Como fazer um relógio de xadrez caseiro #02
Como fazer um relógio de xadrez caseiro #03

Bom, estava eu vasculhando a internet em busca de algum material interessante para postar aqui e acabei encontrado esse site por acidente, nele tem uma matéria sobre um relógio caseiro de xadrez.
Não tive duvidas, fui imediatamente procurar um tutorial que ensinasse a fazer um. Não achei.
Então resolvi por em prática meu pequeno conhecimento de eletrônica e fazer um por conta própria.
Mas antes de começar, entenda que existem outras opções de circuitos possíveis, escolhi esse por que achei ser o mais prático de implementar e o mais simples de explicar.

Agora chega de papo e veja o tutorial:

Equipamentos necessários
  • 2 despertadores comuns (daqueles vagabundinhos mesmo, mas tem que ser a pilha, corda não serve) - R$ 2,90 cada
  • 1 interruptor three-way (se você nao sabe o que é isso, não se preocupe, o vendedor saberá) - R$ 3,00
  • Fios (eu tinha aqui em casa, então nao sei o valor, mas não deve ser caro) - 1 metro é suficiente
  • 2 pilhas (com outros esquemas de circuito da para fazer com uma pilha só) - já vieram com os relógios
  • Fita isolante (usei a do meu pai =] mas deve ser barato também)
  • 1 corta corrente (um interruptor menor, que servirá como chave geral para desligar os dois relógios quando você não estiver usando. Também tinha aqui em casa)
Primeiro pegue dois pedaços de fio e ligue-os na entrada negativa de cada despertador. Não é necessário soldar ou desmontar os aparelhos, basta enrolar bem, de modo que não se solte.

Agora com a fita isolante, ligue um pedaço de fio na saida negativa de cada pilha. Fixe bem.

Em seguida coloque cada pilha em seu devido lugar. Repare que ao isolar o lado negativo da pilha com a fita, você estará cortando a corrente. É isso mesmo que tem que ser feito. Após colocar as pilhas em seus respectivos locais, verifique se o relógio permanece parado, se não, você fez algo errado.

Agora pegue aqueles dois fios que você ligou no negativo de cada relógio lá no início e conecte as outras pontas em uma entrada do interruptor three-way cada. Repare que o interruptor possue três entradas, a do meio precisa ficar livre por enquanto. Então ligue um fio na entrada da direita e o outro na da esquerda.

O próximo passo não é essencial, mas se você não o fizer, vai ter um circuito que não para de passar corrente e terá que remover uma das pilhas toda vez que quiser parar os dois relógios.

Então ligue as duas pontas de fio que saem do negativo de cada pilha uma na outra e em seguida ligue-as em uma das entradas daquele interruptor pequeno que vai ser usado como chave geral (ou corta corrente). AS DUAS NA MESMA ENTRADA.

Repare que este interruptor também tem três entradas, um normal só teria duas. Eu vou utilizar somente uma da ponta e a do meio, a outra sera ignorada pois não terá utilidade.

Para concluir o circuito, use um novo fio para ligar a segunda entrada da "chave geral" à entrada do meio do interruptor three way, que estava sobrando.

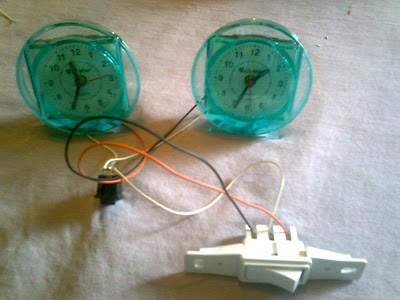

Nesse momento, você já tem um sistema funcional de um relógio de xadrez caseiro ^^
Use o interruptor grande para alternar entre os jogadores e o pequeno para desligar tudo.

Quanto a aparência (sei que ta parecendo o Frankenstein): ainda não tive tempo e paciência para terminar. Meu plano é colocar tudo isso dentro de uma caixinha de madeira para ficar organizado e mais apresentável. Quando fizer, posto o resultado aqui.

Quanto a precisão: os relógios proficionais possuem aquele pino que cai quando um jogador esgota o tempo. No relógio caseiro, foram utilizados despertadores, entao basta progama-los para soar o alarme quando o tempo acabar. Além disso, provavelmente você estará jogando com algum amigo e não precisará criar confusão por causa de um jogo né? Podem muito bem chegar a um entendimento ;)

Por enquanto é só. Bons jogos a todos.

Se você não entendeu "bulhufas" deste tutorial, tente o vídeo deste post.

ATENÇÃO: Esse post possuí mais duas partes:

Como fazer um relógio de xadrez caseiro #02
Como fazer um relógio de xadrez caseiro #03
